Виды гигрометров, применение и особенности

12.02.2019

Вода существует в веществах в 2-х ионизированных атомах H и 0H, образующиеся при образовании насыщенного пара, которые, при определенных условиях, присоединяются к любой гидроксильной группе, создавая дополнительные нежелательные связи. Такие соединения увеличивают дефектность на поверхности материалов из-за впитывания инородных частиц в пленку, а это влияет на выход годных в электронике, а в других производствах увеличивает брак.

Вода адсорбируется на поверхность при конденсации в виде насыщенного пара равновесного с атмосферным давлением. Отношение давления насыщенного пара к абсолютному значению – это относительная влажность. Превышение влажности изменяет структуру подложек плат, вызывая их деградацию. В электронике, влияние присутствия гидроксильной пленки изменяет не только характеристики материалов, но и влияет на технологические процессы сборки и нанесения пленок, влияет на физические характеристики электроники в приборах, изоляторов, диэлектриков, адсорбированная пленка изменяет удельное сопротивление диэлектрика за счет загрязнения поверхности частицами, оседающими на поверхность.

Увеличивается электропроводность диэлектриков, возникают токи утечки, снижающие изоляцию и создающие короткие замыкания. Материалы с сильнополярными молекулами и пористой структурой (канифоль, некоторые виды плотной керамики, технические стекла, мрамор, пластические массы, кварц, парафин, церезин) значительно меняют свои характеристики при изменении параметров влажности.

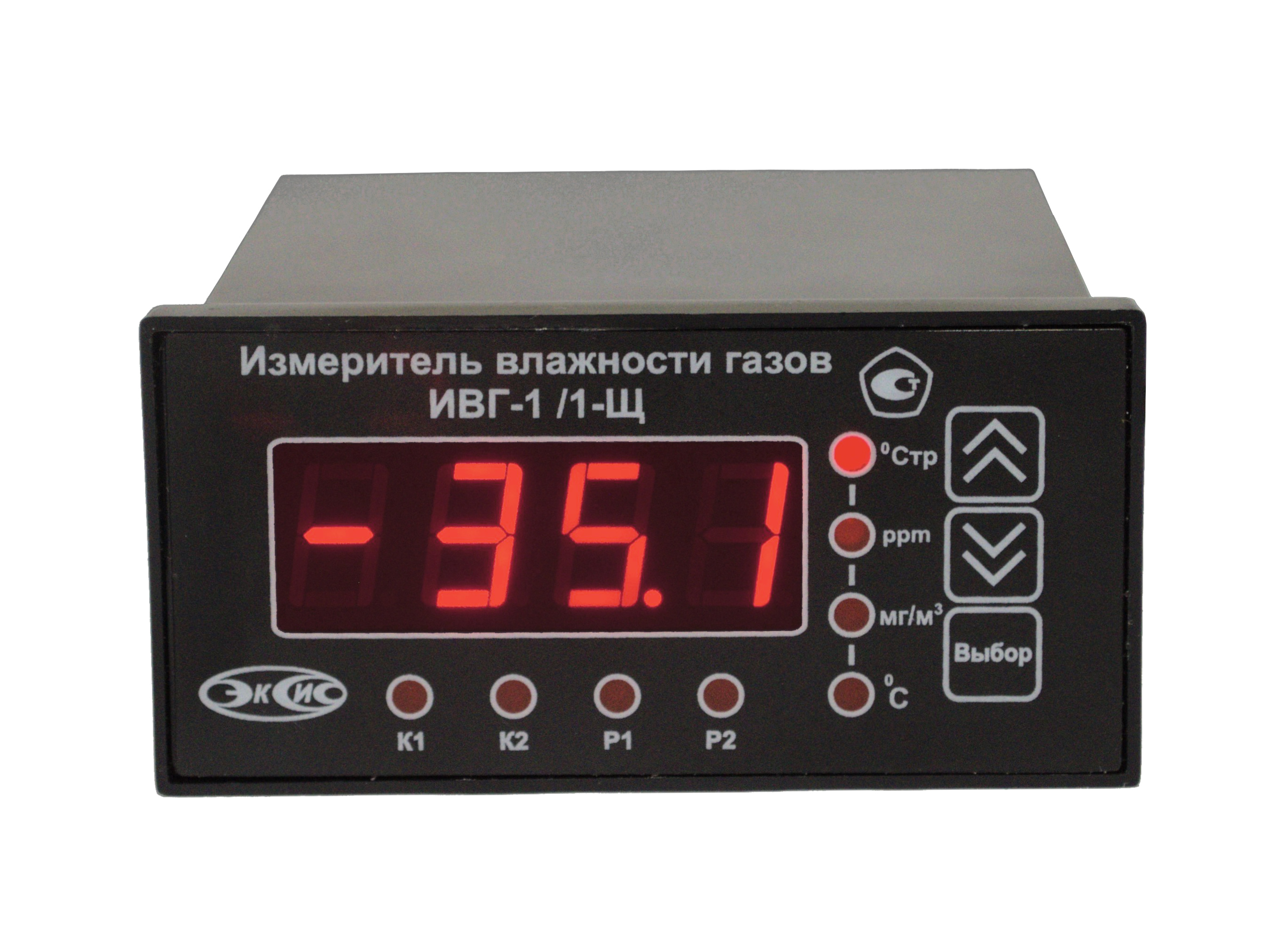

ИВГ-1 /1-Щ-1Р-1А

Виды гигрометров:

Весовой абсолютный гигрометр. Измерение основывается на разнице масс конденсируемой влаги и сухого прибора.
Волосяной гигрометр. Принцип работы основан на физико-химическом свойстве обезжиренного человеческого волоса реагировать на изменение длины в зависимости от изменения влажности.
Психрометрический гигрометр - принцип измерения влажности основан на разности показаний “влажного” и “ сухого” гигрометра.
Пленочный гигрометр. Имеют органическую пленку, способную растягиваться или сжиматься при изменении влажности.
Электролитический гигрометр. На стекло, полистирол наносится тонкий слой хлористого лития со связкой. Изменение влажности меняет концентрацию электролита и его сопротивления.
Керамический гигрометр. Изменение влажности в этом приборе меняет сопротивление керамической массы (глины, кремния, креолина).
Конденсаторный гигрометр. Определяет точку росы по температуре охлаждаемого металлического зеркала в момент появления капель воды (конденсации), приборы фиксируют температуру, которая измеряется вмонтированным в зеркальце термосопротивлением.
Электронный гигрометр. Основан: 1). На измерении точки росы при помощи охлаждаемого зеркала (охлаждение терморезисторами)- оптоэлектронные. 2) Измерение изменения емкости от полимерного конденсатора - емкостные. Имеют недостаток - быстрое старение.
Резистивный гигрометр. Принцип действия основан на изменении проводимости солей при изменении влажности. Одним из наиболее применяемых является психрометр. Он используется для определения показателей относительной влажности за счет разности температур, возникающей при испарении влажного термометра и стабильной температуры сухого. Далее, по специальным таблицам определяют относительную влажность и точку росы.

Контроль параметров технологических процессов производства требует непрерывного мониторинга и для его обеспечения используются приборы для измерения температуры, влажности и микровлажности производства АО «Практик-НЦ».

Для исключения нежелательного воздействия необходимо наладить непрерывный контроль влажности гигрометрами марки ИВГ-1 производства АО “Практик-НЦ ”.
ИВГ-1 /1-Щ (щитовое исполнение корпуса), ИВГ-1 /4-С-8Р-8А (четырехканальный), ИВГ-1 /1-С-2А (одноканальный) - это гигрометры непрерывного использования для контроля влажности в инертных газах.

Стационарные приборы марки ИВГ-1 /1-Т-4Р-2А, ИВГ-1 /4-Т-8Р-8А-E(7), ИВГ-1 /1-Т-4Р-2А-E с цветным графическим дисплеем, WEB интерфейсом связи с объемом памяти до 30000 точек используются как регистраторы в автономном режиме с занесением данных в информационный протокол.

Достоинства стационарных гигрометров: минимальная цена; современный дизайн, точность измерения с минимальной погрешностью; удобство эксплуатации.
