Измерители-регуляторы ИРТ-4 - многофункциональные оборудование для автоматизации производства

29.08.2018

Применение измерителей-регуляторов ИРТ-4 в разноплановых производственно-технологических операциях химической, газонефтеперерабатывающей, энергетической, металлургической, машиностроительной, фармацевтической, текстильной, пищевой промышленности, позволяет решить целый комплекс задач, связанных с контролем и управлением показателями температуры, постоянного напряжения и постоянного тока.

Линейка технологических измерителей-регуляторов ИРТ-4 представлена моделями

Щитовые ИРТ-4/2

Разработаны для встраивания в измерительно-технологический щит. Питаются такие приборы либо от сети напряжением 220В, либо от 6 до 24В постоянного напряжения. Имеют два разъема РС-4 для присоединения измерительных датчиков и до двух разъемов исполнительных устройств (реле, стандартные токовые выходы и симисторы).

Сетевые ИРТ-4/16

Питаются от сети напряжением 220В. Имеют шестнадцать разъемов для подключения измерительных преобразователей (это могут быть клеммы под винт, либо разъемы РС-4) и до восьми разъемов исполнительных устройств (реле или симисторы).

Новинка! Сетевые ИРТ-4/16-Т с цветным сенсорным экраном

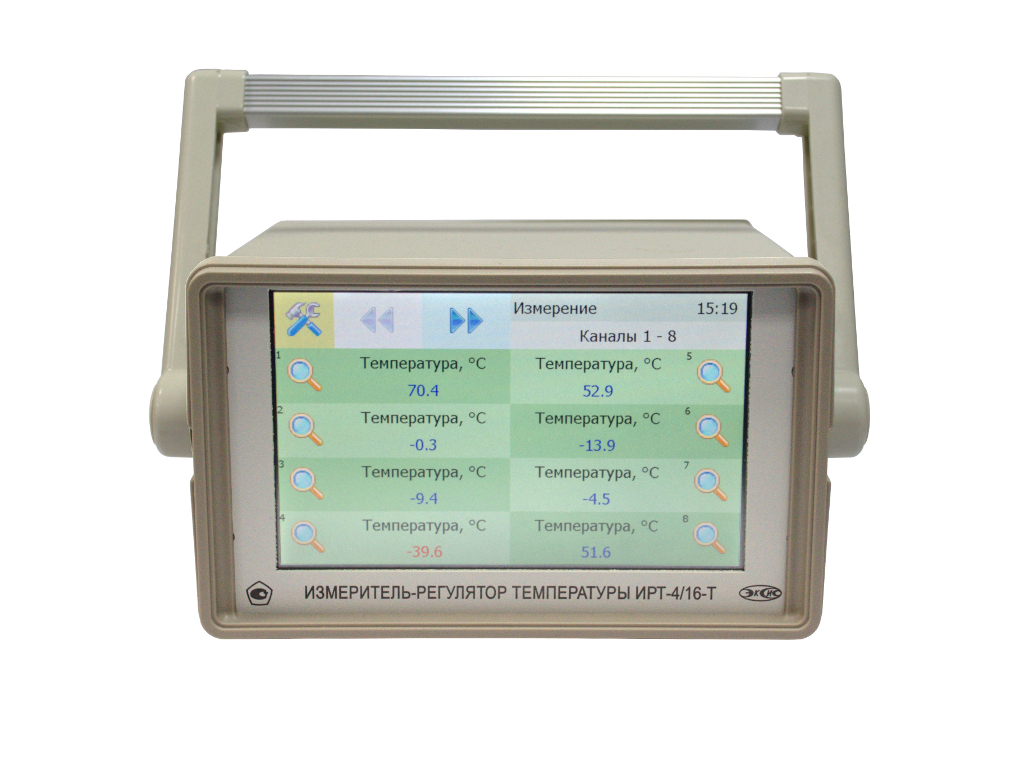

ИРТ-4/16-Т

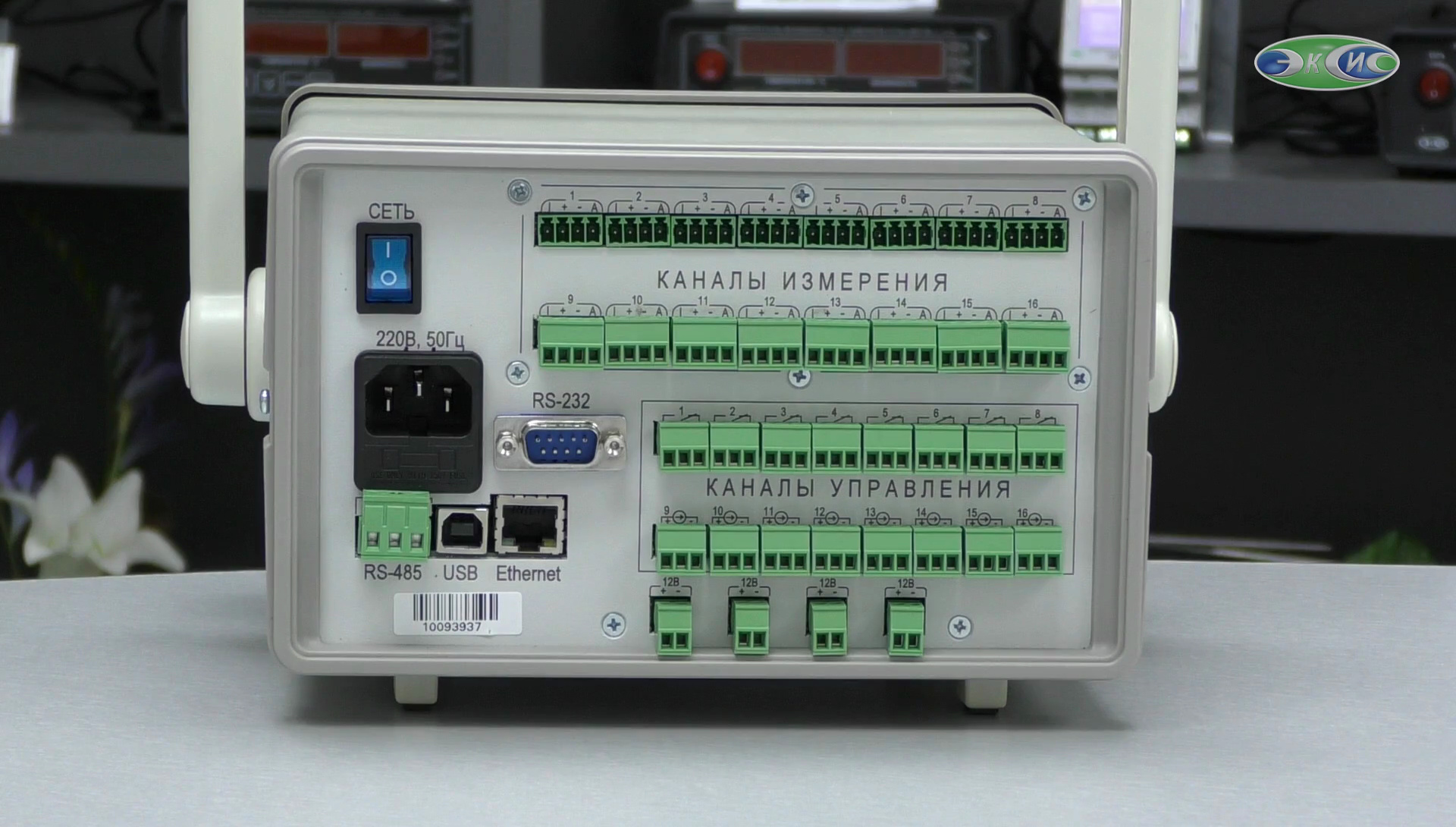

Питаются от сети напряжением 220В. Имеют шестнадцать разъемов для присоединения измерительных зондов (разъемные клеммные блоки под винт) и до шестнадцати разъемов исполнительных устройств (реле или токовые выходы). Данные приборы оснащены дополнительно четырьмя разъемами с выходным напряжением 12В для питания внешних устройств, а также современными интерфейсами связи с компьютером: RS-232, RS-485, USB и Ethernet.

Кроме того, для данной линейки существует также модель ИРТ-4/X-Т-pH - с возможностью подключения до четырех pH-электродов.

Принцип работы приборов ИРТ-4

Принцип работы приборов серии ИРТ-4 рассмотрим на примере наиболее удобного и понятного в обращении ИРТ-4/16-Т-8Р-8А.

К прибору подключаются до шестнадцати датчиков, среди которых: зонды термосопротивления с различными схемами подключения, термопары, активные преобразователи с выходным аналоговым сигналом в виде напряжения от 0 до 2 В или постоянного тока стандартных диапазонов. Для каждого типа входного датчика необходимо задавать свои настройки.

Типы датчиков, подключаемые к измерителям серии ИРТ-4:

  • термопреобразователи сопротивления для осуществления температурных измерений в диапазоне: от -150 до +850 °C (Pt 50, 100, 500, 1000 (α=0,00385 °С-1); П 50, 100, 500, 1000 (α=0,00391 °С-1) ); от -50 до +180 °C (Cu 50, 100 (W100=1,4260); ТС гр.23 (W100=1,4260)); от -50 до +200 °C (М 50, 100 (α=0,00428 °С-1)); от -150 до +650 °C (ТС гр.21 (α=0,00391 °С-1) );
  • термоэлектрические преобразователи (термопары) для осуществления температурных измерений в диапазоне: от -200 до +1300 °C - тип К (ТХА); от -200 до +1200 °C - тип J (ТЖК); от -200 до +1000 °C - тип E (ТМК); от -200 до +400 °C - тип T (ТХКн); от -200 до +800 °C - тип L (ТХК); от -50 до +1750 °C - тип R (ТПП); от 0 до +1700 °C - тип S (ТПП); от +200 до +1800 °C - тип B (ТПР); от -200 до +100 °C- тип М (ТМК); от 0 до +2500 °C - тип А-1 (ТВР).

Выходные каналы управления

ИРТ-4/16-Т

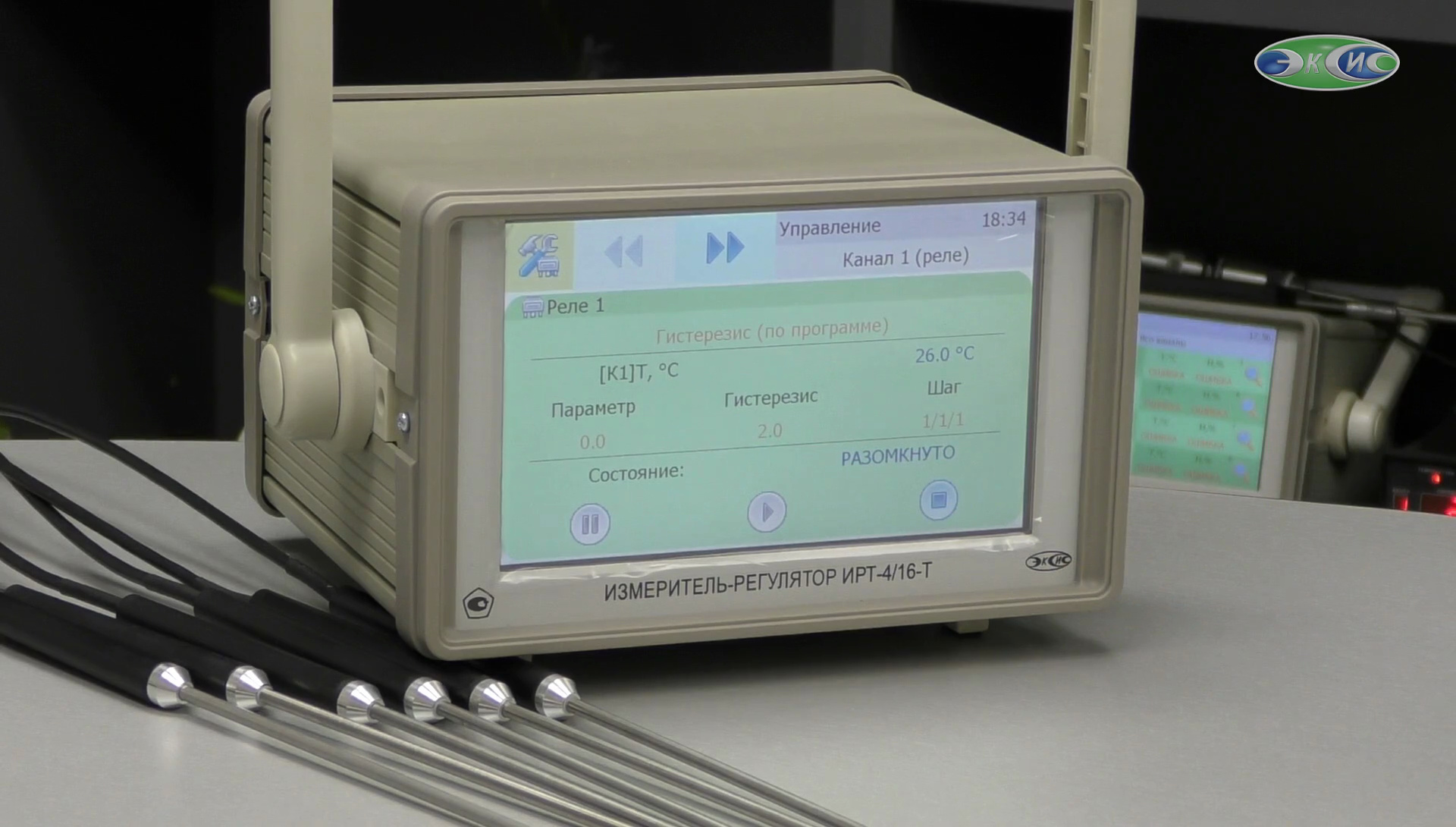

В качестве выходных устройств в этой модели представлены восемь выходов реле и восемь токовых выходов. По умолчанию выставлено ручное управление. Кроме того, канал управления реле можно также настроить на стабилизацию с гистерезисом в пределах допустимого отклонения. Прибор может, например, использоваться для поддержания определенной температуры в помещении, автоматически включая и отключая нагреватель или охладитель.

Также есть возможность настройки программы терморегулирования для задания шагов изменения во времени стабилизируемой температуры.

Токовые выходы можно настроить на стандартные значения или на: ручное (где включено максимальное значение диапазона), логическое (аналогично управлению реле) и линейный выход (с заданием значений параметра для нижней и верхней точек диапазона).

Регистрация измерений

Прибор позволяет накапливать до 512 тыс. точек автоматической статистики. Обработка и хранение данных измерений на компьютере производится с помощью программного комплекса EVL. Также программа позволяет просматривать измерения в режиме реального времени. При подключении прибора по интерфейсу Ethernet данные с устройства, возможно, просматривать с помощью Web-интерфейса на любом ПК, подключенном к сети, а также скачать статистику, накопленную ранее.

Таким образом, измерители-регуляторы серии ИРТ-4 являются универсальным решением для выполнения многих технических задач по автоматизации и совершенствованию производственного процесса. Следует отметить, что промышленная автоматизация способствует:

  • сокращению числа рабочего персонала и оптимизации труда;
  • грамотному распределению технагрузки на оборудование и увеличению срока его службы;
  • бесперебойному функционированию инженерных систем;
  • исключению возникновения внештатных аварийных ситуаций.
